¡Hola! Como proveedor de piezas de mecanizado, tengo mucha experiencia en lo que respecta a la fabricación de piezas de engranajes. En este blog, lo guiaré a través de los diferentes procesos de mecanizado utilizados para crear estos componentes esenciales.
Torneado
Empecemos por girar. Es uno de los procesos de mecanizado más básicos y más utilizados para piezas de engranajes. Al tornear, una pieza de trabajo gira en un torno mientras una herramienta de corte retira material para crear la forma deseada. Este proceso es excelente para crear formas cilíndricas, que suelen ser el punto de partida de los engranajes.
Usamos torneado para crear el diámetro exterior, el diámetro interior y las caras de los extremos del engranaje en bruto. Controlando cuidadosamente la velocidad del torno y el avance de la herramienta de corte, podemos lograr una alta precisión y un acabado superficial suave. Es como esculpir una pieza de metal, ¡pero con mucha más precisión!
Molienda
El fresado es otro proceso importante en la fabricación de engranajes. En lugar de girar la pieza de trabajo como al girar, la herramienta de corte gira mientras se mueve a lo largo de la pieza de trabajo. Esto nos permite crear formas más complejas, como los dientes de un engranaje.
Existen diferentes tipos de operaciones de fresado que se utilizan para engranajes. Por ejemplo, el fresado frontal se puede utilizar para crear superficies planas en el engranaje, mientras que el fresado frontal se utiliza para cortar los dientes. También podemos utilizar un tipo especial de fresado llamado tallado de engranajes, que está diseñado específicamente para crear engranajes con perfiles de dientes precisos. El tallado de engranajes utiliza una fresadora, que es una herramienta de corte especial con múltiples dientes que se engranan con el engranaje en bruto para cortar los dientes uno por uno.
Molienda
Una vez que se crea la forma básica del engranaje mediante torneado y fresado, a menudo utilizamos el rectificado para lograr la precisión final y el acabado superficial. El rectificado es un proceso en el que una muela abrasiva giratoria elimina una pequeña cantidad de material de la pieza de trabajo.
En el caso de las piezas de engranajes, el rectificado se utiliza para terminar las superficies de los dientes, asegurando que tengan la forma correcta y un acabado suave. Esto es crucial para el correcto funcionamiento del engranaje, ya que reduce la fricción y el desgaste y mejora la eficiencia general del sistema de engranajes. También podemos utilizar el rectificado para corregir pequeños errores en el perfil del diente que se hayan podido producir durante los procesos de mecanizado anteriores.
Brochado
El brochado es un proceso menos común pero muy eficaz para fabricar piezas de engranajes, especialmente para engranajes con dientes internos o formas complejas. Al brochar, se empuja o se tira de una herramienta de corte especial llamada brocha a través de la pieza de trabajo para cortar los dientes u otras características.
La raspa tiene una serie de dientes que aumentan de tamaño a lo largo de su longitud, lo que le permite eliminar material en una sola pasada. Esto hace que el brochado sea un proceso muy eficiente para crear dientes de engranajes precisos y exactos. Sin embargo, las herramientas de brochado son caras de fabricar, por lo que este proceso suele utilizarse para producciones de gran volumen o para engranajes con requisitos muy específicos.
Tratamiento térmico
Una vez finalizados los procesos de mecanizado, las piezas del engranaje suelen someterse a un tratamiento térmico. El tratamiento térmico es un proceso en el que el engranaje se calienta a una temperatura específica y luego se enfría a un ritmo controlado para cambiar sus propiedades físicas y mecánicas.
Existen diferentes tipos de procesos de tratamiento térmico utilizados para engranajes, como el temple y el revenido. El enfriamiento implica calentar el engranaje a una temperatura alta y luego enfriarlo rápidamente en un medio de enfriamiento, como aceite o agua. Esto hace que el engranaje sea más duro y resistente al desgaste. Luego se realiza el templado para aliviar las tensiones internas creadas durante el enfriamiento y mejorar la tenacidad del engranaje.
Tratamiento superficial
Además del tratamiento térmico, el tratamiento superficial también es importante para las piezas de engranajes. El tratamiento de la superficie puede mejorar la resistencia a la corrosión, la resistencia al desgaste y la lubricidad del engranaje.
Un tratamiento superficial común para los engranajes es la nitruración. La nitruración es un proceso en el que el nitrógeno se difunde en la superficie del engranaje para formar una capa dura y resistente al desgaste. Otra opción es revestir el engranaje con un material especial, como un polímero o un revestimiento cerámico, para mejorar su rendimiento.
Control de calidad
A lo largo de todo el proceso de fabricación, el control de calidad es de suma importancia. Utilizamos diversas técnicas de inspección para garantizar que las piezas del engranaje cumplan con las especificaciones requeridas.
Esto incluye el uso de herramientas de medición como calibradores, micrómetros y máquinas de medición de coordenadas (CMM) para verificar las dimensiones del engranaje. También utilizamos máquinas de inspección de engranajes para verificar el perfil de los dientes, el paso y otros parámetros importantes. Cualquier pieza de engranaje que no cumpla con los estándares de calidad se rechaza y se reelabora o se desecha.
Aplicaciones de piezas de engranajes
Las piezas de engranajes se utilizan en una amplia gama de industrias y aplicaciones. En la industria automotriz, los engranajes se utilizan en transmisiones, motores y diferenciales para transferir potencia y cambiar la velocidad y el par del vehículo. En la industria aeroespacial, los engranajes se utilizan en motores de aviones, sistemas de trenes de aterrizaje y otros componentes críticos.
Los engranajes también se utilizan en maquinaria industrial, como máquinas herramienta, sistemas transportadores y robótica. Y en los productos de consumo cotidiano, como bicicletas, relojes y herramientas eléctricas, los engranajes desempeñan un papel importante para que estos productos funcionen.
Productos relacionados

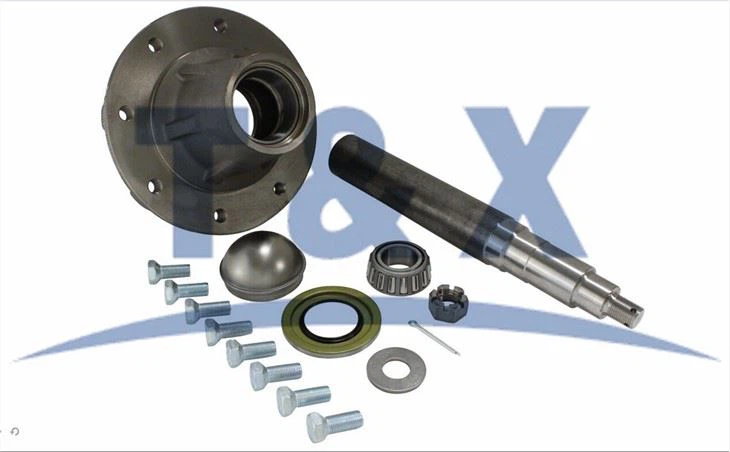

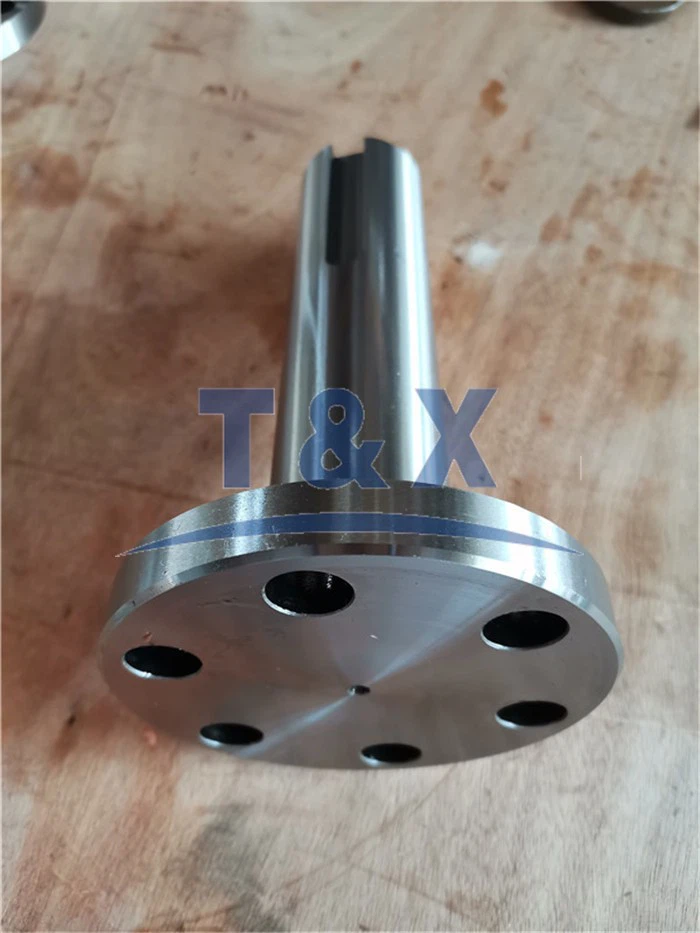

Si está interesado en otras piezas de mecanizado relacionadas con engranajes, también ofrecemos excelentes productos. Echa un vistazo a nuestroEje de cubos de rueda de remolque,Carcasa del cubo de estampado de rueda de remolque, yEje de transmisión de mecanizado de precisión. Estas piezas también se fabrican con alta precisión y calidad para satisfacer sus necesidades.
Conectemos
Si está buscando piezas de engranajes de alta calidad o cualquier otra pieza de mecanizado, me encantaría saber de usted. Ya sea que tenga un diseño específico en mente o necesite algún consejo sobre el mejor proceso de mecanizado para su proyecto, estoy aquí para ayudarlo. Simplemente comuníquese y podremos iniciar una conversación sobre sus requisitos.
Referencias
- Smith, J. (2018). Manual de fabricación de engranajes. McGraw-Hill.
- Jones, A. (2020). Procesos y Operaciones de Mecanizado. Wiley.
- Marrón, C. (2019). Tratamiento Térmico de Metales. ASM Internacional.
